■ドイツ国内で生産された超低位相ノイズOCXO を採用

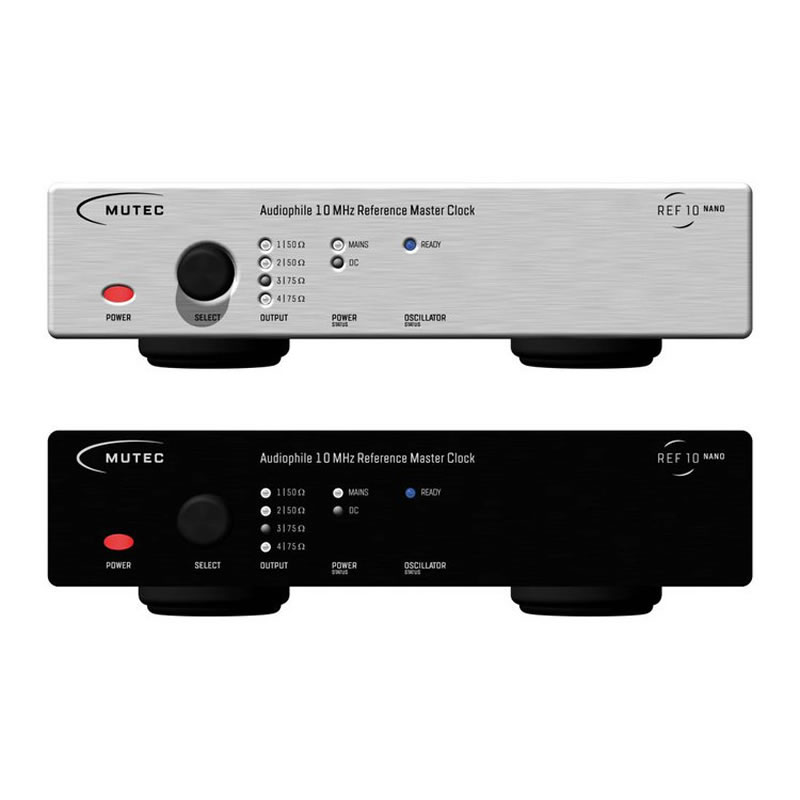

REF10 NANO は、OCXO を採用した 10MHz リファレンス・マスタークロックジェネレーターです。
クロックの性能を左右するオシレーターの選定にあたり、MUTEC の R&D のエンジニアたちは、電源を入れたまま 10 年といった長期にわたる運用に有用なルビジウムやセシウムを用いた「電子クロック」は、数秒の時間間隔で変動するデジタルオーディオにとって有用性はないと判断して、OCXO を選択。
OCXO は、専用の筐体の中にオシレーターを収めた機構になっており、周囲温度変化に対する周波数安定度を高めてデジタル信号処理の確度を向上させています。
REF10 NANO には、ドイツ国内で生産され厳しいチェックをクリアした OCXO を搭載しています。

■低ノイズ電源を各所に配置
電源はデジタル信号処理全体の品質に重要な役割を果たす重要なコンポーネントです。
特に OCXO には徹底したノイズ対策を施しており、超低ノイズ電源電圧を他の回路から完全に絶縁しています。
各回路は、相互干渉を起こさないよう低域に最適化された超低ノイズ電源を個別に採用。クロックの分配回路と増幅回路も極めて低ノイズに抑えられているため、OCXOの基準クロック信号は実質的に損失なく 4 系統の出力に到達し、デジタルオーディオの低域から高域までの広範囲において
優れたパフォーマンスを発揮します。
また、外部電源にも対応しており、内部電源をバイパス可能。さらなる高音質を追及できる設計になっています。
クロック信号の立ち上がり時間がオーディオ性能にとって重要であるという認識に基づき、REF10 NANO にはスルーレートが非常に高く、リップルの最も少ない矩形波信号を選んでいます。
エッジの急峻さが優れたロック精度につながり、受信側のジッターを最小限に抑えることができます。その結果、REF10 NANO に接続された全ての機器のサウンドがさらに向上します。

■徹底したノイズ除去
クロック信号からジッターと位相ノイズを可能な限り除去するため、電源以外にも対策が施されています。
高周波干渉から電子回路を保護するため、REF10 NANO にスチール製の筐体を採用。一般的に使用されているアルミケースに比べ、外部干渉に対する絶縁性に優れた性能を発揮します。
ま た、 グ ラ ン ド ル ー プ に よ る ハ ム ノ イ ズ を 避 け る た め、REF10 NANO の出力段は全てガルバニック絶縁されています。
4 系統のクロック出力はそれぞれ個別に ON/OFF でき、必要な出力だけがアクティブになります。これにより、高周波領域での相互干渉を可能な限り抑えることができます。

■クリアなサウンドの出現
REF10 NANO をオーディオシステムに取り入れることで、互換性のある D/A コンバーター、ネットワークスイッチ、サーバー、ストリーマー、CD プレーヤー、クロックジェネレーター、リクロッカーなどのデジタル・サウンドを新たなレベルに引き上げます。
プロフェッショナル・スタジオや自宅のオーディオルームなど、どのような使用例でも音質の向上は明らかで、より高い透明感、より明瞭な低音、より明確な楽器の存在感、より鮮明なイメージングが得られます。
REF10 NANO の出力は 50 Ωと 75 Ωに対応しており、他メーカーの様々な機器との接続を容易にします。
また、MUTEC の MC3+ や MC3+ USB をお持ちの方にも最適なアップグレードです。

■仕様■インターフェース■
・BNC ×２、50 Ω終端、アンバランス
・BNC ×２、75 Ω終端、アンバランス
■クロック生成■
・形式 ： 10MHz 低位相ノイズ恒温槽付水晶発振器（OCXO）
・周波数精度（出荷時）： < +/-0.01 ppm
・温度範囲に対する周波数安定性 ： -20° C 〜 +70° C で± 0.03 ppm 未満
・短時間安定性（アラン分散） ： 1 × 10-12（標準値、Tau = 1s）
・10 日間稼働後のエージング ：
± 0.0002 ppm 未満（1 日当たり）、± 0.03 ppm 未満（1 年目）、± 0.2 ppm 未満（10 年目）
・ウォームアップ時間（+25° C 時） ： 5 分未満
■電源■
・形式 ： 内部セルフ・スイッチング電源
・入力電圧 ： 85 〜 305 V、50/60 Hz
・消費電力 ： 7 W（オシレーター・ウォームアップ時）、4W（通常動作時）
■DC 電源■
・入力電圧 ： 15 V ± 0.5V
・消費電力 ： 最大 7 W
■筐体■
・寸法 ： W196 × H44 × D300 mm（コネクターおよびフットを除く）
・素材 ： 1.5 mm スチール
・色 ： ブラック（粉体塗装）
・質量 ： 2.07kg
■前面パネル■
・寸法 ： W198 × H44 × D6 mm
・素材 ： アルミ
・仕上げ ： 陽極酸化処理（陽極酸化またはシルクスクリーン印刷を含む）
・色 ： シルバーまたはブラック
