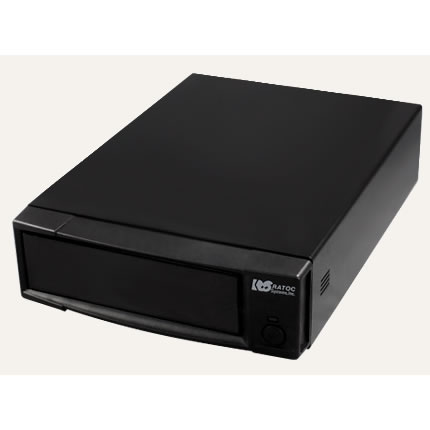

効果的にドライブの回転振動を減衰させる制振強化対策ドライブケース

---

RP-EC5-U3AIは、CDリッピング用制振強化キットをベース筐体に、定評のあるRATOC製 USB3.0 5インチドライブケース「RS-EC5-U3」を組み込んだドライブケースです。CDリッピング・ライティングなど、ディスクの回転振動の制振効果に優 れたUSB3.0 外付けドライブとして使用できます。

※写真は接続イメージです。本製品にドライブは付属していません。（写真）




Blu-ray Discドライブ、DVD Multiなど光学ドライブ対応

---

本製品は、Blu-ray Discドライブ（16倍速Blu-ray Discドライブにて動作確認済）やDVD MultiドライブをSATA接続で搭載できます。

USB 3.0ケーブルで簡単接続

---

本製品の背面には、USB 3.0コネクタを1ポート装備。　添付のケーブルで、パソコンのUSB 3.0ポートに接続します。今後ますます高速化・高機能化がすすむ光学ドライブの性能を十分に発揮します。

リッピングドライブに最適な振動制御

---

CDプレーヤーなど音楽を再生する同一の空間に設置された光学ドライブ機器は、ドライブ自身から発せられる内部振動と、音楽を再生することにより発せられ る音波、2つの振動から影響を受けることになります。こういった状況下では、フット部のスパイク等によるインシュレーターでの対策が一般的です。



CDプレーヤー等とは異なり外的要因（音波）による振動を軽視できるリッピング。
本製品は筐体が設置される位置と光学ドライブの位置関係に着目。光学ドライブを低く設置することで余分な振動の発生を抑え、振動を効果的に減衰。CDに保存された音源をよりよい環境下でリッピングができるようになります。



本製品は上記のような振動を効率よく減衰させるため、ケース内部の上下にシートタイプのインシュレーターを配置し光学ドライブを内蔵した5inchケースを密着させる構造を採用。
また、インシュレーターを設置する筐体には、従来のABS製スリーブより遥かに比重の大きいFe1.6t鋼板を採用。　強固なスリーブケースへ変更するこ とにより、インシュレーター本来の性能を発揮すると共に全体へ伝わる共振を防止します。



【イノアック製セルダンパー】
本製品に採用するイノアック製セルダンパーは、セル構造の発泡ウレタンエラストマーです。
セル構造密度の異なる数種類のセルダンパーから本製品に最適な密度を持つBF-150をセレクト。　光学ドライブから発生した振動を素早く減衰します。　 セル構造からなる優れたダンピング効果により振動を低減する本素材は、圧縮による歪みが小さく耐久性も高いため、建物の防振や建設工事など防振材として、 また医療機器MRIの防振やHDDのダンパーなど、あらゆる現場で採用されています。

細部までこだわった制振の為のディテール
RATOC製 5inchドライブケースの特徴である簡単に固定できる内部鋼板の天板は、ネジ留めされていないため光学ドライブの動作により共振してしまう可能性があります。本製品にはここにもINOAC製セルダンパーを取り付けて内部共振を抑えます。

仕様

---



名称	CDリッピング用制振強化5インチドライブケース
型番	RP-EC5-U3AI
対応OS	Windows 10 / 8.1 / 8 / 7　※32ビット/64ビット両対応
対応機種	USB3.0ポートを標準装備、もしくは弊社製USB3.0インターフェイスカードを搭載したWindows PC ※USB2.0ポートを装備したWindows PCにも接続できますが、転送レートは480,12Mbpsとなります。
インターフェイス	対パソコン：USB3.0
接続コネクタ	対パソコン：USB3.0 Standard-B 対ドライブ：SATA シグナルコネクタ 7ピン、SATA 電源コネクタ 15Pin（3.3V電源は供給されません） ※電源コネクタ4ピンのドライブは接続できません。
転送レート（理論値）	対パソコン： SuperSpeed 5Gbps、High-Speed 480Mbps、Full-Speed 12Mbps、Low-Speed 1.5Mbps 対ドライブ：SATA 3Gbps/1.5Gbps
USBクラス	USB Mass Storage Class - Bulk Only Transport サポート
LED	電    源：緑色に点灯
FAN	40mm角（ケース本体背面）
電源電圧	入力：AC 100V-240V 50/60Hz 出力：DC +5V 2.0A DC +12V 2.0A
外形寸法	192mm(W)× 274mm(L)× 60mm(H)（突起部含まず）
重量	約3.0kg
材質	ABS樹脂（筐体前面）、鋼板（筐体、内部シャーシ）
カラー	ブラック
内容物	RP-EC5-U3AI本体 USB3.0ケーブル（約1.0m） AC電源ケーブル 5インチドライブ用取り付けネジ（ミリネジ） ゴム足 光学ドライブ取付用制振材 ユーザーズマニュアル / 保証書

    本製品には、DVDやblu-rayなどのストレージデバイスは付属していません。
    本製品へのHDDの取り付けはサポート外となります。
    本製品をUSB3.0で使用するには、USB3.0対応ホストインターフェイスが必要です。
    USB2.0ホストへ接続した場合、またはUSB2.0ケーブルを使用した場合、転送レートは480Mbps/12Mbps（理論値）になります。
    USB3.0ケーブルの差し込みが浅いとUSB2.0デバイスとして認識されますので、コネクタ奥までしっかりと差し込んでください。
    本製品の電源は、パソコンの電源と連動しません。
    接続したデバイス用のアクセスランプはありません。

    本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
    記載されている名称・商品名は各社の商標または登録商標です。
    予告なく外観または仕様の一部を変更することがあります。
